X線検査機 X-Ray7035AB

X線検査機 X-Ray7035AB

  • レンタルOK
  • 販売OK

開口部W70×H35cmの自動大型検査機
大型梱包品の異物検査やじゅうたん等の検針に

X-Ray7035AB本体画像

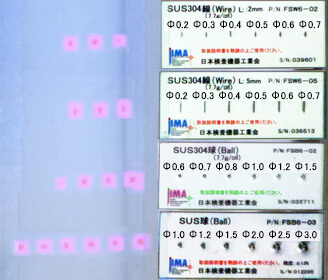

X-Ray7035AB補足画像

検出感度:SUS球Φ0.8mm~。感度が大幅に向上

搬入出、設置・感度調整も全てサポート。お気軽にご相談ください。

03-3931-0521 営業時間9:00〜18:00(土日祝を除く)

製品の特徴

  • 自動異物検出
    大型段ボール入りの製品やクラフトアルミ袋、10kgのみかん箱(31×37×20cm)や30kgの米袋(49×80×10cm)の金属を含む石やガラス片も条件により検出可能です。
  • 自動検針検査
    じゅうたん、いぐさ、カーテンの中の折れたミシン針先などを自動検針します。
  • 感度の向上
    従来機よりアルゴリズムが安定し、実検査上における感度が向上しました。
  • 操作性の向上
    インターフェースの変更により、より分かりやすく操作できるようになりました。
  • 搬送重量の安定
    ハイパワーモーターを搭載し、コンベアカバー、モーターなどの可動部の強度を強化することで、重量物の搬送が安定しました。
    それに伴い、水や油が常時かかるようなウェット環境における搬送重量が20kgから40kgへ向上しました。
  • ベルト面の高さ
    ベルト面の高さが55cm+5cmと低く、商品の出し入れがしやすくなっています。
    なお、補助用のローラーコンベアも用意可能です。

仕様詳細

 異物検出検針
当社管理機種名 X-Ray7035AB(開口部70×35cm)
取扱者 誰でも取り扱い可(免許不要)
検出異物 金属(ボルト、ナット、釘)、石、ガラス 縫い針、待ち針、ミシン針、折れ針
異物検出時 ブザー警報&NG表示、検出異物上に色付け表示
異物を検出したNG画像をUSBに保存可能
用途 お茶の入ったアルミ袋・ポリ袋、段ボール箱・紙袋ごとの異物検出 ロール状のじゅうたん、いぐさ、カーテンの検針
外形寸法 W112×L147×H170cm
重量 420kg
開口部 W70cm×H35cm(機種名の数字7035は通過口サイズ)
※検査可能範囲は外形寸法参照
検出感度 SUS球Φ0.8mm~
【参考感度】
紙袋15kg粉体:SUS球Φ1.2mm~、
段ボール箱:SUS球Φ1.5mm~
【参考感度】
Φ250×2000m/m、
じゅうたん:SUS球Φ1.2mm~

【最高実設定感度】
SUS球Φ0.8mm~、
SUS線Φ0.5×2.0mm・Φ0.5×5mm~
ベルト速度 20m/分(10m/分~35m/分~)
搬送重量 30kg/20m/分、MAX50kg/10m/分※水や油が常時かかる環境では最大40kg
パスライン 55+5cm
ベルト巾 62cm
X線出力 管電圧:25~80kV 管電流:0.4~10mA 最大出力:350W
漏洩線量 国内法令の基準に適合(1μSv/h以下)
表示操作部 15インチカラーTFT液晶
環境 許容温度 5℃~35℃
許容湿度 30%~85%
電源 AC100V(単相)50Hz/60Hz対応

※注)当社標準試験状態における検出感度。使用環境・検体により感度が異なるため、事前にサンプルテストを推奨しています

搬入出、設置・感度調整も全てサポート。お気軽にご相談ください。

03-3931-0521 営業時間9:00〜18:00(土日祝を除く)

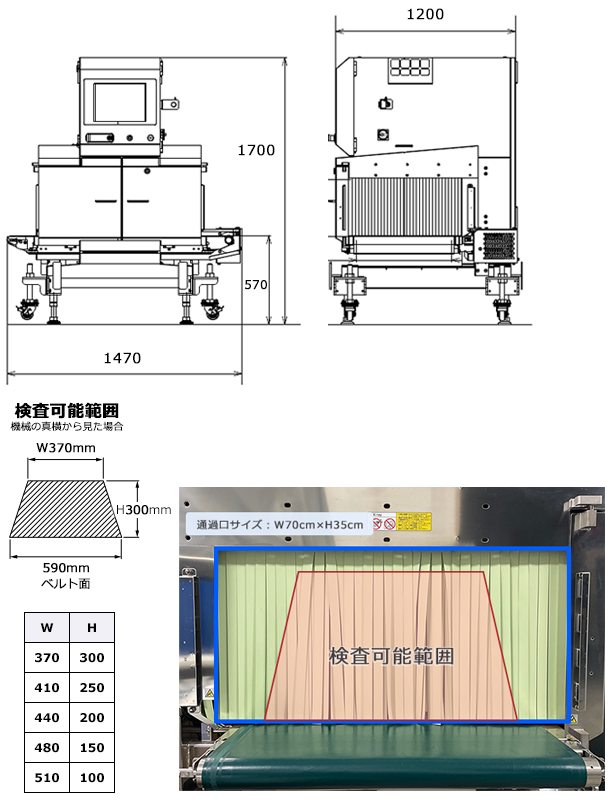

外形寸法

X-Ray7035AB外形寸法
